Notebook Lenovo
G470
Falla del equipo: La máquina no encendía!
Voy a describir una falla real y la lógica de cómo encarar un
seguimiento de una falla.

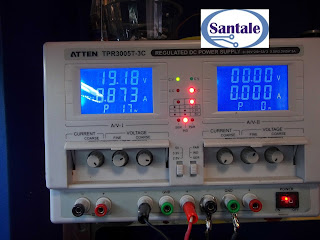

En esta prueba se usó un Tester o Multímetro y la Fuente de Laboratorio muy útil para detección de fallas ya que para aquellos que no la
conozcan esta además de alimentar de forma segura un equipo nos permite manejar
el voltaje de la entrada en un rango de 0 a 30V y además nos informa de manera
visual el voltaje y el consumo en amperes que está teniendo el equipo en todo
momento… y para qué sirve esto? Sabiendo el consumo normal de un equipo
que varía de modelo y antigüedad pero que esta entre 8mA a una maquinita más
vieja 12mA y algunas más antiguas puede llegar hasta casi los 30mA pero lo
común es que este dentro de los primeros valores.
Si colocamos la fuente de laboratorio en un equipo que no
tenga la bateria puesta... y sin tocar nada por el display de la fuente
vemos un consumo por arriba de los 35mA ya estamos en presencia de algún
inconveniente en la placa y mucho mas si ese consumo supera el 1A o llega
como puede suceder si tenemos un corto importante a que pase los 4A.
En un caso asi ya estamos en presencia de algún corto en la alimentación principal donde este voltaje puede llegar dependiendo la configuración de
la placa.
Puede estar tan solo en la primer parte de la entrada y sería
de fácil localización o puede tener derivaciones a otras zonas de la placa que
nos costaría un poco más quizás.
Volvamos al problema de este equipo! La falla por la
que entró es que al apretar el botón de encendido la maquina parpadea el led de
power y se apaga.
Si le colocamos el cargador y con la batería puesta vemos que
esta carga de forma correcta... Analicemos esto! Si coloco el cargador y el equipo muestra que está cargando la batería eso nos indica que la primer fuente
funciona bien... la primer fuente siempre en todo los equipos es el Charger o
sea la fuente que carga la batería y que es por lo general la que está presente
en la habilitación de los primeros conmutadores que suelen ser 2 Mosfet en la
entrada de alimentación!!
Esta información también nos dice que las
alimentaciones ALWS (siempre presentes) o al menos las salidas LDO de 3.3V y 5V tambien están presentes.
Recuerden que las partes críticas como el controlador EC (KBC) entre otros
se alimentan de los 3.3V lo mismo que el botón de encendido por lo general también
se alienta de este voltaje. Los 5V son requeridos para ser transformados
en otros voltajes necesarios y alimentaciones de IC.
Hago otra aclaración! estos voltajes llamados ALW que son los
que siempre tienen que estar presente, dependiendo de la arquitectura de
la placa pueden estar presentes al 100% con todo su potencia o tambien puede darse el caso que estas
salidas de potencia estén desactivadas pero si tener estos mismos voltajes a baja potencia por una salida llamada LDO. Esto lo hacen los diseñadores para ahorrar el máximo de energía
cuando el equipo está conectado solo con bateria y se encuentra apagado. Recién esta salida de potencia se activaría
cuando presionamos el botón de encendido.
Así que para los colegas que recién comienzan no tomen que al
probar y ver que en las bobinas de las tensiones ALWS no tenemos alimentación
el problema está ahí, puede ser pero también puede ser que solo no están
presentes estas salidas porque el equipo no está encendido. Esta información siempre la encontraremos en las primeras hojas del esquemático.
Volvemos a nuestra falla... Esta información como decíamos de
tener primero activa la carga de batería, tener el botón de encendido
alimentado, de que tengamos información de algunos led... es importante ya que
nos dice que el problema está en las fuentes que se activan después de apretar
el botón de encendido y que es cuando se empiezan activar las fuentes
secundarias o sea cuando comienza la secuencia de encendido.
Las fuentes secundarias se empiezan activar cuando
presionamos el botón de encendido y son manejadas y controladas en casi
todos los equipos por el EC y el PS o dependiendo la arquitectura el PCH o
FCH.
Cuando apretamos el botón de encendido lo que estamos
haciendo es poner los 3.3V del botón a masa... Una aclaración, algunas placas
pueden tener distinto voltaje pero en el camino hasta el EC se transforma en
3.3V siempre), esa interrupción de energía en el botón de encendido el EC la interpreta
como que se dio la orden de encender el equipo y este a su vez va a entablar una comunicación primero con el PS y este le va a informar si comienza o no a encender en secuencias la demás fuentes secundarias. Esta comunicación dependerá de la tecnologia de la placa y si esta tiene Puente Sur y Puente Norte o PCH o FCH… De eso hablaremos en otro
momento ya que es un poco más complejo!!
Con relación a la falla de esta Lenovo lo que sucede es en
esa secuencia después que presionamos el botón de encendido y se activan las
fuentes secundarias que alguna está en corto o algún componente en el camino de
estas fuentes lo está.
Acá nos tenemos que valer del diagrama o ser muy suertudos y
detectar la falla a simple vista.
Para analizar el tipo de falla y buscar de donde puede venir
el problema hay distintos métodos que explicamos bien en el curso de reparación
de portátiles.
Pero como comentario de ayuda podemos decir que primero tendríamos
que identificar las distintas fuentes y medir en ellas si alguna presenta algún problema como primera medida.
Una técnica de buscar este tipo de fallas es usando la misma
fuente de laboratorio inyectando voltajes en las distintas fuentes… Respetando
los valores claro, no podemos inyectar 5v a una fuente de 1.1V porque podemos
causar un daño mayor sobre todo si ese voltaje entrará en un PN o PS!!
Con la experiencia muchas fallas de este tipo la podemos
llegar a localizar sin el uso de un diagrama pero en muchos casos por más
experiencia que tengamos si no tenemos el diagrama se nos puede complicar un
poco.

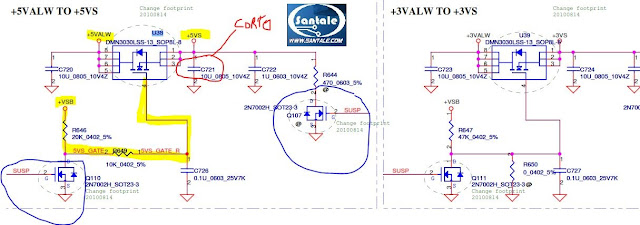

Analizando la falla llegamos a la conmutación de
este Mosfet que comienza a conmutar el voltaje de los 5V ALW a otro voltaje denominado +5VS. Cuando presionamos
el botón de encendido el EC va a enviar una señal en estado alto denominada SUSP# esta señal va a llegar a un circuito que va a poner a otra señal denominada SUSP en estado bajo dejando que la puerta de este Mosfet de conmutación sea alimentada con el
voltaje +VSB que no es otra cosa que el derivado de +B o sea el
voltaje que puede ser el de la batería o el cargador dependiendo
quien esté alimentando en ese momento al equipo.
Revisando si tenían algún problema estos Mosfet, usando el
multímetro se detectó que del lado de la fuente o sea por pata 1, 2, 3
tenemos una derivación a masa, si analizamos este circuito vemos que el Mosfet
por sí solo no se puede poner a masa. Sí podría presentar otro tipo de averías como por ejemplo estar en corto entre drenador y fuente o entre fuente y puerta. Lo que sí se puede poner en corto a masa
directo sería o los capacitores cercanos que tenemos en este Mosfet o cualquier cosa que esté en esa línea de alimentación de los +5VS.
En este caso fue sencillo y lo
que se puso en corto fue el capacitor cerámico C721. Se reemplazó y se
probó comprobando que ya si encendía sin ningun otro problema.
Se armó y se terminó de probar bien...
